Wyświetlacz eDIPTFT32 od Electronic Assembly zrozumie Twoje komendy

Nowy inteligentny wyświetlacz eDIPTFT32 od Electronic Assembly pokaże wszystko, co rozkażesz. Jest dobrym sługą, zrozumie każdą komendę, nie wymaga szczegółów, włącza się natychmiast, ma niskie wymogi zasilania i rozumie aż trzem językom.

Artykuł archiwalny opublikowany 14.09.2011. Niektóre informacje mogą być już nieaktualne i niezgodne ze stanem faktycznym. Osoby zainteresowane prosimy o kontakt.
Nowy wyświetlacz eliminuje konieczność trudnego i pracochłonnego programowania na poziomie pikseli.

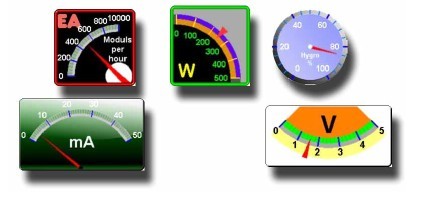

Wyświetlacz eDIPTFT32 stanowi światową nowość w swej klasie. Wysokiej klasy ekran TFT o jasności 500-700 cd/m2, z 320x240 punktami oraz podświetleniem LED, potrafi dzięki wbudowanemu sterownikowi wyświetlać tekst, grafikę, różne grafy słupkowe oraz wiele innych tylko za pomocą komend. Dlatego odpada konieczność trudnego i pracochłonnego programowania na poziomie pikseli, co znacznym stopniu ułatwia i przyśpiesza opracowanie interfejsu graficznego podczas projektowania nowego urządzenia. Dostarczany jest z wieloma funkcjami predefiniowanymi - 8 wzorów pisma dostosowalnych według potrzeby, ze zmienną wielkością od 2 do 80mm i z możliwością obracania w krokach 90°. Dalej zawiera symbole graficzne oraz funkcje geometryczne, grafy słupkowe, ramki, przełączniki i wiele innych. Pozycję tekstu lub grafiki można nastawić z dokładnością do 1 piksela. Dzięki wewnętrznej pamięci 4MB można dodawać dalsze symbole i czcionki, obrazki, animacje i makra. Do definiowania tych funkcji dostępny jest darmowy edytor / kompilator „LCD Tools for Windows“. Można też w łatwy sposób przedstawiać mierniki analogowe. Dla tych celów wyświetlacz posiada 2 wejścia analogowe z 10-cio bitowym przetwornikiem AD.

eDIPTFT32 zawiera aż 3 złącza komunikacyjne – RS232, I2C oraz SPI, dlatego można go podłączyć do praktycznie dowolnego urządzenia. Uniwersalność użycia umacnia możliwość zasilania 3,3V oraz 5V, przy poborze mniej niż 1W. Podświetlenie wyświetlacza regulowane jest programowo od 0 do 100%. Wyświetlacz można zamówić z lub bez oporowego panelu dotykowego. Sterownik jest już wbudowany w module TFT. Panel dotykowy pozwala na zastosowanie graficznych symboli do sterowania („klawisze“). Dzięki możliwości zastosowania makr można w różny sposób zmieniać wyświetlaną zawartość i stworzyć w ten sposób różne oferty menu. Można zadefiniować aż 40 różnych przycisków, przełączników oraz grafów słupkowych i zmieniać je według potrzeby. Za pośrednictwem 8 złączy wejściowych i 8 wyjściowych, można podłączyć klawiaturę zewnętrzną aż do matrycy 8x8.

Z uwagi na konstrukcję mechaniczną, moduł zaprojektowany jest dla maksymalnego wykorzystania przestrzeni oraz do powiększenia powierzchni aktywnej. Montaż na płytkach PCB jest bardzo prosty, za pomocą listwy z kołkami na tylnej stronie, bez potrzeby śrubek, słupków dystansowych lub kabli – wystarczy osadzić na płytce i wlutować. Do dyspozycji jest również ramka montażowa, zestaw projekcyjny USB kit, powielacz interfejsów, listwa kołkowa żeńska 1x20 jak również „Starter kit“. Bliższe informacje znajdują się w produktový leták i w karcie produktu eDIPTFT32.

Jeżeli potrzebny jest wyświetlacz o podobnych cechach, ale z większą rozdzielczością, firma Electronic Assembly produkuje również wersję 4,3“ eDIPTFT43, która znajduje się w naszej ofercie wraz z wyposażeniem oraz jako Starter kit.

W razie zainteresowania produktami Electronic Assembly prosimy o kontakt pod adresem info@soselectronic.com.

Zalety / cechy:

  • inteligentny moduł wyświetlacza 3,2“ TFT
  • 320x240 punktów, 65536 kolorów
  • wyjątkowo prosta implementacja w urządzeniue
  • sterowanie za pomocą komend – bez konieczności pracy na poziomie pikseli
  • niepotrzebny PC lub system embedded
  • pełna funkcjonalność natychmiast po włączeniu
  • złącze RS232, I2C oraz SPI
  • wiele predefiniowanych wzorów pisma (2-80mm), symbole graficzne, grafy słupkowe,...
  • 4 MB RAM dla własnych czcionek, symboli, makr, obrazków lub animacji
  • opcjonalny panel dotykowy z ustawialnym rastrem
  • cyfrowe porty I/O dla podłączenia klawiatury aż do 8x8 punktów
  • 2 wejścia analogowe z rozdzielczością 10 bit
  • podświetlenie LED, przyciemniane w 0-100%
  • pobór do 1W
  • poszerzony zakres temperatury -20° aż +70°C
