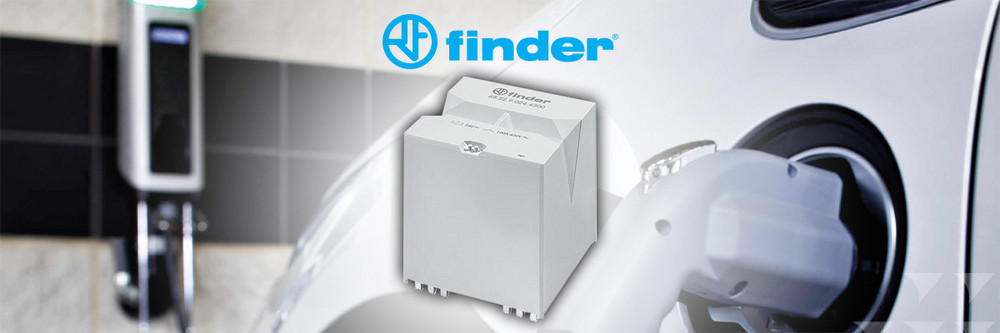

Przekaźnik mocy PCB Finder 68.22 do przełączania 100 Amp

Przekaźniki Finder można wykorzystywać w zastosowaniach takich jak stacje ładowania lub tam gdzie wymagana jest wysoka wydajność. Przekaźniki Finder z serii 68.22 mogą przełączać do 100 Amp przy 400 VAC, wyposażone są w złączki do płytek drukowanych oraz cewki 12 lub 24 VDC i są dostępne w naszej ofercie magazynowej. Pavol Buhla, specjalista ds. produktów z firmy SOS Electronic, napisał artykuł o przekaźnikach Finder z serii 68.22.

Przełączanie prądu wysokiej mocy za pomocą przekaźników PCB

W obwodach elektronicznych rzadko przepływa prąd na poziomie 100 Amp. Równie rzadko przepływ takiego prądu obsługiwany jest w użyciu płytek drukowanych. Jednakże potrzeby ulegają zmianom wraz z upływem czasu i dlatego w firmie Finder opracowano nową serię przekaźników mocy.

Proste przełączanie stykowe już nie wystarcza. Główna zmiana polega na tym, że przełączanie następuje w wyniku przetwarzania różnych sygnałów z wielu czujników obsługiwanych przez procesor. Najprostszy sposób wdrożenia takiego inteligentnego modułu polega na tym, aby zrobić to na płytce obwodu drukowanego. Odpowiednie rozwiązanie zapewniają przekaźniki mocy firmy Finder serii 68.22 z dwoma stykami przełącznymi, które mogą obsługiwać prąd o natężeniu do 100 amperów.

Przekaźnik mocy PCB Finder 68.22 do przełączania 100 Amp


Przekaźniki Finder serii 68.22 są jedynymi przekaźnikami w naszym asortymencie, które mogą przełączać do 100 amper przy 400 VAC i przeznaczone są do montażu na płytce drukowanej. Są one dostępne w naszej ofercie magazynowej w wersji 12 VDC 68.22.9.012.4300 oraz w wersji 24 VDC 68.22.9.024.4300.

Najpopularniejsze zastosowania przekaźnika Finder serii 68.22:

●     Agregaty prądotwórcze

●     Rezerwowe agregaty prądotwórcze

●     Sterowanie pomp

●     Falowniki

●     Dźwigi / windy

●     Najnowsze stacje ładowania pojazdów elektrycznych.

Jeżeli chodzi o stacje ładowania, przekaźniki z tej serii nadają się do ładowania prądem trójfazowym do 55 kW. Ich znamionowe napięcie robocze wynosi 400 VAC, a maksymalne do 690 VAC. Znamionowe obciążenie aktywne (typu AC1) wynosi do 40.000 VA na 1 styk.

Przekaźnik mocy PCB Finder 68.22 do przełączania 100 Amp

Cechy i zalety przekaźnika Finder serii 68.22:


●     Przekaźnik mocy PCB

●     Dwa styki przełączne (2 NO)

●     Znamionowy prąd przełączania: 100 Amp

●     Maksymalny prąd przełączania (1ms): 300 Amp

●     Obciążenie znamionowe: 40 kVA

●     Napięcie cewki: 12 lub 24 VDC

●     Żywotność elektryczna przy 100Amp: 30.000 cykli

●     Wymiary: 52,5 mm x 52,5 mm x 57,5 mm

●     Zakres temperatur roboczych: -40+70°C (do 80°C w trybie oszczędzania energii)

68.22.9.024.4300
68.22.9.024.4300
Przekaźniki przemysłowe
Power Relay 24VDC 2a 100A 400VAC 200Ohm AgSnO2 PCB
Nr artykułu: 373560
FINDER
1 szt+
219,00 Zł
10 szt+
182,00 Zł
Zamawiam:
  • Włożyć do koszyka
  • Wyślij zapytanie
  • Dodać do ulubionych
  • Obserwować
  • Dodaj produkt do porównania
68.22.9.012.4300
68.22.9.012.4300
Przekaźniki przemysłowe
Power Relay 12VDC 2a 100A 400VAC 50Ohm AgSnO2 PCB
Nr artykułu: 373552
FINDER
1 szt+
219,00 Zł
10 szt+
182,00 Zł
Zamawiam:
  • Włożyć do koszyka
  • Wyślij zapytanie
  • Dodać do ulubionych
  • Obserwować
  • Dodaj produkt do porównania

Dalsze informacje techniczne na temat przekaźników mocy Finder z serii 68.22 można znaleźć w katalogu produktu na naszej stronie internetowej. Jeżeli potrzebne są Państwu dalsze informacje na temat produktów firmy Finder, prosimy o kontakt pod adresem: info@soselectronic.pl
