100V dla mocowych LED z dowolnego napięcia wejściowego

Układ do zasilania i sterowania pól LED - LT3756 firmy Linear Technology oferuje możliwość użycia napięcia wejściowego 6 aż 100V, zachowując wyjątkową efektywność.

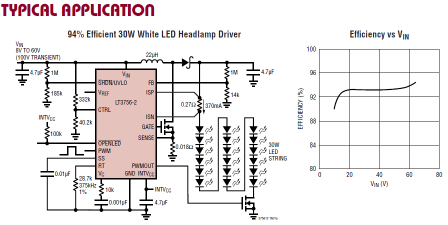

Układ wysokonapięciowy do zasilania LED - LT3756 umożliwia regulację ze stałym napięciem oraz ograniczeniem prądu. Cechuje się wyjątkową uniwersalnością topologiczną – może być użyty w trybie podnoszącym lub obniżającym (boost, buck), jak również w trybie kombinowanym (buck-boost), v topologii SEPIC lub flyback, z efektywnością aż 97%. Jego 100V wejście pływające do pomiaru prądu pozwala na dokładną kontrolę prądu LED. Dokładne ściemnianie za pomocą PWM pozwala na zmianę jasności nawet w stosunku 3000:1. Powolny start podczas włączania eliminuje niebezpieczne szczyty prądowe i napięciowe. Dużą zaletą jest możliwość ustawienia częstotliwości układu od 100 kHz do 1 MHz, i zoptymalizowania w ten sposób załączenia dla uzyskania jak najwyższej efektywności a równocześnie minimalnych wymiarów oraz ceny elementów zewnętrznych.

Wszystko to oferuje LT3756 w miniaturowej 16 pinowej obudowie QFN o wymiarach tylko 3x3mm, albo w obudowie MSE. Układ dostępny jest w trzech wersjach – LT3576 i LT3756-2 zawiera pin z funkcją „Open LED status“ a LT3576-1 posiada ten sam pin w funkcji synchronizacji częstotliwości.

LT3756 można, oprócz zasilania mocowych LED, zastosować praktycznie w dowolnych aplikacjach mocowych, gdzie wymagana jest regulacja z napięciem stałym oraz ograniczeniem prądu, np. dla ładowania akumulatorów. Przykłady zastosowania znajdą Państwo w dokumentach Design Note 461 oraz LT3756 Design Ideas.



W razie zainteresowania prosimy o kontakt pod adresem info@soselectronic.pl.

Zalety/cechy:

  • uniwersalny układ dla zasilania mocowych LED oraz innych aplikacji mocowych
  • szeroki zakres napięcia wejściowego 6 aż 100V
  • napięcie wyjściowe aż 100V
  • regulacja ze stałym prądem i napięciem
  • ściemnianie 3000:1 True color PWM
  • 100 mV pływające wejście dla pomiaru prądu
  • ochrona przy odłączeniu LED
  • pracuje w trybach buck, boost, buck-boost, w topologii SEPIC lub flyback
  • ustawialna częstotliwość robocza 100 kHz aż 1MHz
  • efektywność aż 97%
  • pin CTRL umożliwiający ściemnianie analogowe
  • programowalny powolny start (soft start)
  • wzmocniona termicznie obudowa QFN-16 3x3mm, lub MSOP-16E

Produkty uzupełniające
obrazek typ / rodzaj / opis Nr artykułu producent na magazynie Cena/szt. bez VAT
LT3756EMSE-1#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94835
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756EMSE-2#PBF

100Vin, 100Vout LED Cotroller

Przerywacz napięcia

94836
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756EUD#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94837
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756EUD-1#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94838
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756EUD-2#PBF

100Vin, 100Vout LED Cotroller

Przerywacz napięcia

94839
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756HMSE-2#PBF

40V/100V Full-Featured LED Controller

Przerywacz napięcia

94840
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IMSE#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94841
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IMSE-1#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94842
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IMSE-2#PBF

100Vin, 100Vout LED Cotroller

Przerywacz napięcia

94843
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IUD#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94844
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IUD-1#PBF

100V High Voltage Full-Featured LED Cotroller

Przerywacz napięcia

94845
O

LINEAR TECHNOLOGY

Na zamówienie
LT3756IUD-2#PBF

100Vin, 100Vout LED Cotroller

Przerywacz napięcia

94846
O

LINEAR TECHNOLOGY

Na zamówienie
LT 3755 EMSE # PBF

75V Full-Featured LED Controller

Przerywacz napięcia

86266
V

LINEAR TECHNOLOGY

na magazynie 38 szt
Wysprzedaż

1 szt+ 12,7795 Zł

LT 3756 EMSE #PBF

LED controller 100V MSOP16

US sterujące LED/LCD

74946
O

LINEAR TECHNOLOGY

Na zamówienie
