LT3799 – zbuduj izolowane źródło dla LED z aktywną korekcją współczynnika mocy

Sterownik LT3799 dla izolowanych zasilaczy typu offline-flyback umożliwia z minimum części zewnętrznych zbudować wydajny zasilacz dla LED, który w dodatku kompatybilny jest ze zwykłymi ściemniaczami triakowymi.

Artykuł archiwalny opublikowany 15.05.2012. Niektóre informacje mogą być już nieaktualne i niezgodne ze stanem faktycznym. Osoby zainteresowane prosimy o kontakt.
Podczas projektowania nowego źródła do LED musimy zazwyczaj uwzględnić różne faktory, jak stabilność prądu wyjściowego, ochrona podczas zwarcia lub odcięcia LED, sprawność, bezpieczeństwo (obwód wtórny odizolowany od pierwotnego), korekcja współczynnika mocy, EMI, ilość części zewnętrznych i inne.

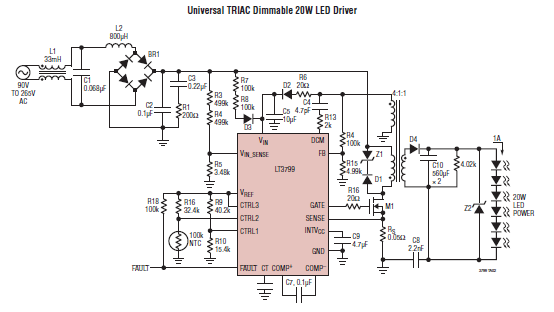

LT3799 spełnia wszystkie te wymogi i oferuje jeszcze dalsze zalety, jak np. możliwość zastosowania mniejszego transformatora, dzięki wykorzystaniu trybu przewodności krytycznej, wydajny sterownik dla zewnętrznego MOSFET, wewnętrzny LDO jak również wyjątkowa stabilność prądu wyjściowego – typowo +-5%, w dodatku bez użycia transoptora. Wielką zaletą jest aktywna korekcja współczynnika mocy, dzięki czemu osiąga typowo wartość 0,96 (przy 230V AC) i spełnia w ten sposób najsurowsze wymagania w tej dziedzinie, jak również IEC 61000-3-2 class C o emisji prądów harmonicznych. Jeżeli spojrzymy uważnie na schemat aplikacyjny dla LT3799, stwierdzimy, że za mostkiem diodowym nie znajduje się stosowany zwykle wejściowy kondensator elektrolityczny o wielkości dziesiątek lub setek uF. Dlatego napięcie zasilające układ jak również transformator mocowy „kopiuje“ sinusowy przebieg wejściowy. Wyjątkowy współczynnik mocy osiągany jest właśnie dzięki temu, że LT3799 zawsze zna aktualną wartość napięcia wejściowego i na podstawie tego ustawia ograniczenie prądu wejściowego (w danym cyklu SMPS), proporcjonalnie do momentalnej wartości zmiennego napięcia wejściowego. LT3799 uzyskuje dalej informację o momentalnym prądzie na stronie pierwotnej, dlatego nie wymaga zastosowania transoptronu. Dzięki temu LT3799 pracuje jako źródło prądu w każdym okresie napięcia wejściowego, dlatego do ściemniania można zastosować nawet klasyczne regulatory triakowe, które często są już częścią instalacji budynków. Innymi słowy - LT3799 nie stara się kompensować „przerwy“ w zasilaniu spowodowane triakową regulacją fazy, co powoduje spadek wyjściowego prądu LED i ich stopniowe ściemnianie. Również ten sposób regulacji nie powoduje migania LED, ponieważ na wyjściu transformatora znajduje się elektrolityczny kondensator wygładzający.

Szczegółowe informacje znajdą Państwo w datasheet LT3799 i instrukcji aplikacyjnej Design Note 490. Dla wsparcia rozwoju dostępna jest również płytka projekcyjna LT3799 - DC1595A. W razie zainteresowania dowolnym produktem Linear Technology, prosimy o kontakt pod adresem info@soselectronic.pl.

Wideo

Zalety / cechy:

  • uniwersalny obwód do budowy izolowanego źródła offline flyback dla LED
  • odpowiedni dla mocy 4-100W+
  • aktywna korekcja współczynnika mocy, typowo 0,96/230V AC
  • ściemnianie zwykłymi regulatorami triakowymi
  • niski poziom harmonicznych, IEC 61000-3-2 class C
  • szeroki zakres napięcia wejściowego, ograniczony tylko przez części zewnętrzne
  • nie wymaga zastosowania transoptrona
  • dokładne regulacja prądu LED (+-5%)
  • ochrona przed odłączeniem LED i zwarciem
  • możliwość regulacji kilkoma pinami sterującymi
  • obudowa MSOP-16, wzmocniona termicznie
