Złącza Neutrik nr 1: Dwa rozwiązania w zakresie przekazywania zasilania i transmisji danych za pomocą złączy XLR

Z doświadczenia konstruktora i dewelopera: Czy wiesz, że złącza audio Neutrik mogą być również stosowane w branży transmisji danych i sygnałów? Dzięki konstrukcji wysokiej jakości, żywotności ponad 1000 połączeń i akcesoriom zyskasz funkcjonalne i atrakcyjne rozwiązanie do wykorzystania w swoim urządzeniu. (czas czytania 3 minuty)

Z niniejszego artykułu dowiesz się, jak dobrać odpowiednie złącza do przesyłu danych i rozwiązać problem połączenia poszczególnych elementów urządzenia tak, aby spełnione zostały nie tylko wymagania funkcjonalne, ale i projektowe urządzenia. Firma Neutrik przygotowała dwie opcje kompletnego rozwiązania ze złączami XLR, które osobiście poleca František Ďuríšek, specjalista ds. produktu w SOS electronic.

Złącza Neutrik nr 1: Dwa rozwiązania w zakresie przekazywania zasilania i transmisji danych za pomocą złączy XLR

Główne zalety złączy XLR firmy Neutrik:

  • niezawodna, solidna konstrukcja, żywotność ponad 1000 połączeń
  • przekazywanie zasilania do 50 V/10 A i przesył danych linią różnicową za pomocą jednego złącza
  • bogate wyposażenie – różnego rodzaju kolorowe znaczniki do złącz, na kable i obudowy, a także ramki i osłony
  • możliwość wyboru złącza o stopniu ochrony IP65

Jak wykonać połączenie dwóch urządzeń, aby spełnić wymagania funkcjonalne i projektowe danego zastosowania?

Na pewno zgodzicie się ze mną, że jednym z kluczowych zagadnień na etapie projektowania urządzenia jest znalezienie odpowiedniego rozwiązania łączącego świat wewnętrzny w obudowie ze światem zewnętrznym.

Jako konstruktor często miałem problem z doborem optymalnego rozwiązania dla projektów, nad którymi pracowałem. Zdarzało się, że pomimo ogromnej ilości złączek po prostu nie mogłem znaleźć odpowiedniego rozwiązania, które było mi potrzebne.

Ku mojemu zaskoczeniu, po wielu latach praktyki okazało się, że najlepszym wyborem są złącza XLR firmy Neutrik. Producent ten znany jest głównie z rozwiązań stosowanych w technice audio, ale dzięki licznym zaletom oferowanych produktów, a także bogatemu asortymentowi praktycznych akcesoriów, złącza Neutrik mogą być wykorzystywane także w technice oświetleniowej i różnych dziedzinach przemysłu.

Przykład praktycznego zastosowania złącz Neutrik XLR do podłączenia urządzeń

Wyjaśnię możliwości zastosowania złącz Neutrik XLR na prostym i często spotykanym przykładzie.

W poniższym zastosowaniu chcę przekazać zasilanie i przesłać dane za pomocą jednego złącza, najlepiej o długiej żywotności ze względu na wymagania urządzenia. W tym przypadku idealnie sprawdzi się 4-pinowe złącze XLR firmy Neutrik. 2 piny wykorzystam jako zasilanie, korpus złącza jako ekranowanie, a pozostałe 2 piny użyję do transmisji danych. Jeśli skorzystam ze skrętki, mogę komunikować się przez magistralę CAN lub RS485. Bez skrętki, komunikuję się w duplex przez RS232.

Muszę pamiętać o funkcjonalności, ale również znaleźć kompleksowe rozwiązanie, biorąc jednocześnie pod uwagę prostą i praktyczną obsługę lub późniejszy serwis. Nie mogę zapomnieć o ogólnym wyglądzie połączenia w urządzeniu.

Rozwiązanie nr 1: Złącze do 10 A i 50 V

Jeśli chcę przekazać prąd do 10 A przy napięciu do 50 V, mogę wybrać złącze NC4MD-LX. Wybiorę też gumową ramkę SCDP-0, która jest również uszczelką. Częścią tej ramki są także pierścienie dystansowe, które zapobiegają jej deformacji podczas dokręcania śrub. Ponieważ złącze to posiada na kablu styki lutowane, do ich zakrycia wykorzystam osłonę SCDR.


Złącza NC4FXX użyję jako odpowiednika kabla, a pierścień wyróżniający XXCR zastosuję do praktycznego oznaczenia, pod którym mogę nawet dodać własny napis.

W przypadku, gdy chcę zastosować więcej złącz do urządzenia, mogę je rozróżnić za pomocą pierścienia – kolorowego znacznika, na przykład XXR-2 w kolorze czerwonym lub XXR-6 w kolorze niebieskim, lub za pomocą jednego z pozostałych 8 kolorów.

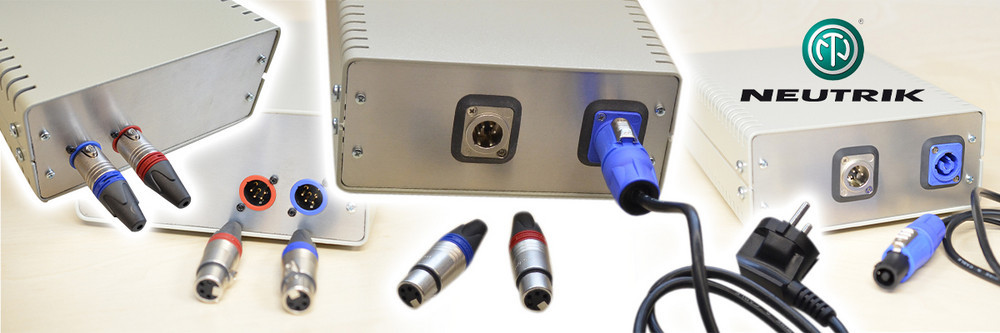

Powstałe połączenie wygląda wtedy tak. Nie tylko spełnia wszystkie wymagania funkcjonalne urządzenia, ale też wygląda naprawdę atrakcyjnie i estetycznie. Stosując złącza i praktyczne akcesoria jednego producenta, nie tylko otrzymam kompletne rozwiązanie, ale także zaoszczędzę sporo czasu i pieniędzy podczas dalszych etapów konstruowania i rozwoju.




Rozwiązanie nr 2: Złącze lutowane do PCB i prąd do 6A

Jeśli złącze jest lutowane bezpośrednio do płytki drukowanej, a jednocześnie w urządzeniu wystarczy prąd o natężeniu do 6 A, to odpowiednim rozwiązaniem może być złącze NC4MAH firmy Neutrik. W tym przypadku mogę zastosować, np. czerwony pierścień rozróżniający dla wtyczek ACRM-2 lub niebieski wariant ACRM-6, albo jeden z pozostałych kolorów jako element ciekawego designu lub jako rozróżnienie kolorystyczne kilku złączy czy wtyczek. Mając jednak na uwadze konkretne potrzeby i wybrane rozwiązanie, na pewno zastosuję śruby mocujące A-SCREW-1-8, wyposażone w specjalny gwint.


Opcjonalne akcesoria do ochrony przed pyłem lub wodą

Jeśli sporadycznie podłączam kabel do złącza, jak w przypadku złącza diagnostycznego, stosuję zaślepki pyłoszczelne lub nawet wodoodporne. Producent oferuje je w różnych wykonaniach i z różnymi stopniami ochrony, np. SCD-W, SCDM, SCCD-W.


Jeśli złącza w urządzeniu wymagają również podwyższonej ochrony IP65, to polecam typ złącza NC5MDX-TOP (True Outdoor Protection). Złącza takie produkowane są przez firmę Neutrik w wersjach 3- i 5-pinowych.


Powstałe połączenie w przypadku złącza przylutowanego do płytki drukowanej wygląda wtedy następująco.





Wybór odpowiedniego przewodu łączącego

Kolejnym ważnym elementem każdego rozwiązania jest znalezienie odpowiedniego kabla połączeniowego, co może być jeszcze trudniejsze niż dobór odpowiedniego złącza.

Do mojego zastosowania potrzebuję kabla łączonego wykonanego ze skrętki o małym przekroju z impedancją charakterystyczną 120 Ohm do transmisji danych; do przesyłu zasilania potrzebuję skrętki o większym przekroju z miedzi. Korzystnie jest, gdy cały kabel jest ekranowany.

Odpowiednim rozwiązaniem może być, np. 4-żyłowy przewód wieloparowy (żyły skręcane parami) 3082A T5U500 firmy Belden lub 0030937 firmy LAPP. Przy mniejszych natężeniach prądu mogę zastosować kabel 4-żyłowy LIYCY 2x2x0,34 mm2 z dwiema skrętkami, również firmy LAPP.

Asortyment produktów Neutrik – połączenie funkcjonalności i atrakcyjnego wzornictwa

Jak wspomniałem na początku artykułu, niezawodne złącze odgrywa kluczową rolę w urządzeniu. Złącza XLR firmy Neutrik doskonale sprawdzą się w przypadku przesyłu zasilania i transmisji danych w przemyśle, ponieważ w porównaniu z innymi markami mają kilka szczególnych zalet. Mogę wymienić chociażby solidną konstrukcję i żywotność ponad 1000 połączeń. Ponadto w ofercie Neutrik dostępne są kompletne rozwiązanie do łączenia urządzeń w środowisku przemysłowym.

Dzięki złączom i szerokiej gamie akcesoriów od jednego producenta, mamy możliwość wykonania w pełni funkcjonalnego i atrakcyjnego połączenia dla konkretnego urządzenia, ale także oszczędzamy czas i pieniądze na etapie rozwojowym.

Na naszej stronie internetowej dostępny jest bogaty asortyment produktów firmy Neutrik

Złącza Neutrik nr 1: Dwa rozwiązania w zakresie przekazywania zasilania i transmisji danych za pomocą złączy XLR


Na koniec, zachęcany do zapoznania się z wykazem komponentów, których użyliśmy do wykonania własnego połączenia demonstracyjnego z zastosowaniem złączy Neutrik:
