Moduł UMTS 3G Quectel U10 zaskoczy mnóstwem funkcji

Moduł all in one GSM 3G Quectel U10 upraszcza załączenie i skraca czas na testowanie dzięki mnóstwu wbudowanych złączy. Jeżeli szukają Państwo modułu do transmisji danych, głosu, widea, SMS i MMS, który posiada możliwie wszystko zintegrowane bezpośrednio w sobie, to Quectel U10 jest właściwym rozwiązaniem.
Artykuł archiwalny opublikowany 14.08.2012. Niektóre informacje mogą być już nieaktualne i niezgodne ze stanem faktycznym. Osoby zainteresowane prosimy o kontakt.

Nieprawdopodobną ilość funkcji, wspieranych protokołów, wbudowanych złączy i innych zalet oferuje nowy 3G moduł Quectel U10. Dzięki temu, że vw większości aplikacji nie trzeba dołączać dalsze złącza, co wyraźnie skraca czas projektowania i obniża cenę urządzenia docelowego. Już tylko sama lista właściwości zajęłaby cały artykuł, dlatego przypomnimy tylko niektóre z nich.

Moduł wspiera tryb dualny i wiele pasm (WCDMA & GSM) oraz wysoko-prędkościowy transfer danych UMTS (HSPA), co następnie wspierane jest również przez wysoko-prędkościowe złącze USB 2.0 i trzy kanały UART. Złącze dla kamery CMOS o rozdzielczości aż 8Mpx pozwala na bezpośrednie podłączenie kamery, bez dalszych wydatków. Wszystko co potrzebne, można nagrać na podłączaną bezpośrednio kartę SD o pojemności aż 32 GB. Dla nawiązania komunikacji poprzez Bluetooth wystarczy podłączyć do U10 już tylko antenę. Moduł U10 posiada również układ do sterowania ładowaniem akumulatora Li-ion, co jest wygodne w aplikacjach mobilnych, jak również przy zastosowaniu baterii jako źródła zapasowego. Sterowniki RIL (radio interface layer) dla WinCE6.0, USB dla WinCE 6.0, Win7/XP i Linux 2.6. dalej upraszczają komunikację i łączność. Wyjątkowa czułość, zaawansowane algorytmy audio, oraz kodeki wideo wspierają uniwersalność zastosowania modułu U10. Aby wykorzystać wszystkie funkcje bez ograniczeń, dany moduł powinien mieć szeroki zakres temperatury roboczej – U10 spełnia również ten warunek na 100% i gwarantuje funkcyjność w zakresie -40 aż +85°C. Przyłączenie modułu U10 do PCB jest bardzo proste – za pomocą konektora SMD (board to board). Moduł pozwala naturalnie na użycie kart SIM dowolnego operatora GSM. Dla ułatwienia rozwoju dostępny jest również zestaw development kit U10EVB-KIT.

Moduł UMTS 3G Quectel U10 zaskoczy mnóstwem funkcji

Dane podstawowe znajdą Państwo w specyfikacji modułu U10 oraz prezentacji Quectel U10. Informacji szczegółowych udzielą dokumenty U10 Hardware Design, U10 AT Commands set, instrukcja użytkownika dla U10 EVB kit i notatka aplikacyjna dla wideo-rozmów.

U10, jak również U10-EVB kit, dostępne są bezpośrednio z naszego magazynu. Orientacyjna cena modułu U10 wynosi 50€ przy odbiorze 1 szt. Dokładną cenę dla Państwa projektu prześlemy na zapytanie. W razie zainteresowania prosimy o kontakt pod adresem info@soselectronic.pl.


Moduł UMTS 3G Quectel U10 zaskoczy mnóstwem funkcji
Moduł UMTS 3G Quectel U10 zaskoczy mnóstwem funkcji


Moduł UMTS 3G Quectel U10 zaskoczy mnóstwem funkcji

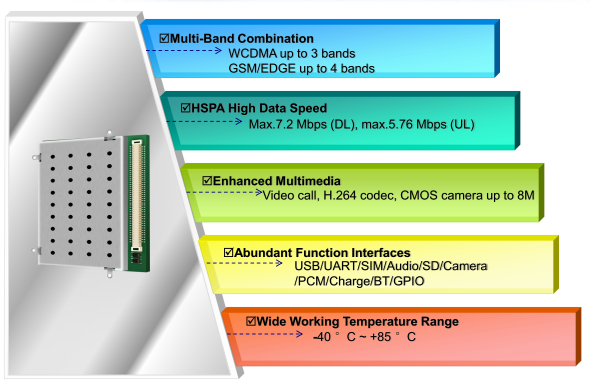

Zalety / cechy:

  • dual mode/ multi-pasmowy moduł WCDMA i GSM
  • wysoko-szybkościowy transfer danych HSPA 7,2Mbps (DL)/5.76Mbps (UL)
  • GPRS & EDGE, multi-class 12
  • dual SIM
  • złącze dla kamery aż do 8 Mpx
  • poszerzony zakres temperatury roboczej od -40 do +85 °C
  • wbudowanych wiele zaawansowanych protokołów
  • złącze dla karty SD aż do 32 GB
  • złącze USB 2.0 high speed
  • złącze Bluetooth
  • 3x UART (aż 921600 bps)
  • sterownik ładowania akumulatora Li-ion
  • łatwy w użyciu dzięki 100 pinowemu konektorowi B2B
